XENESIS 6800-CORE

1970-80年代のマイクロプロセッサ(MPU)を使用したシングルボードコンピュータ(SBC)キットです。

モトローラの最初の8ビットプロセッサの高速版MC68B00を搭載しています。

当時の最新技術で作られたMPUとACIAを核として、ちょっと新しい技術で作られたRAMとROM、プログラムによりハードウェアの再構成が可能な最新のMCU(PIC18)を組み合わせてコンパクトなSBC(SINGLE BOARD COMPUTER)にまとめました。

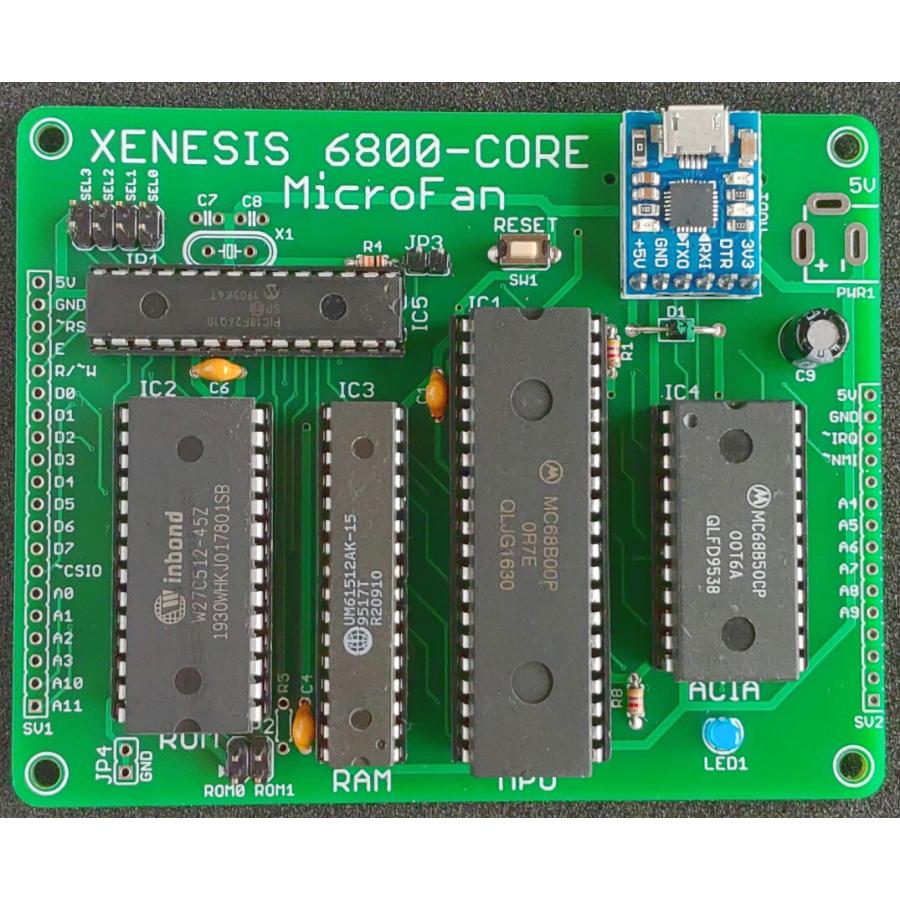

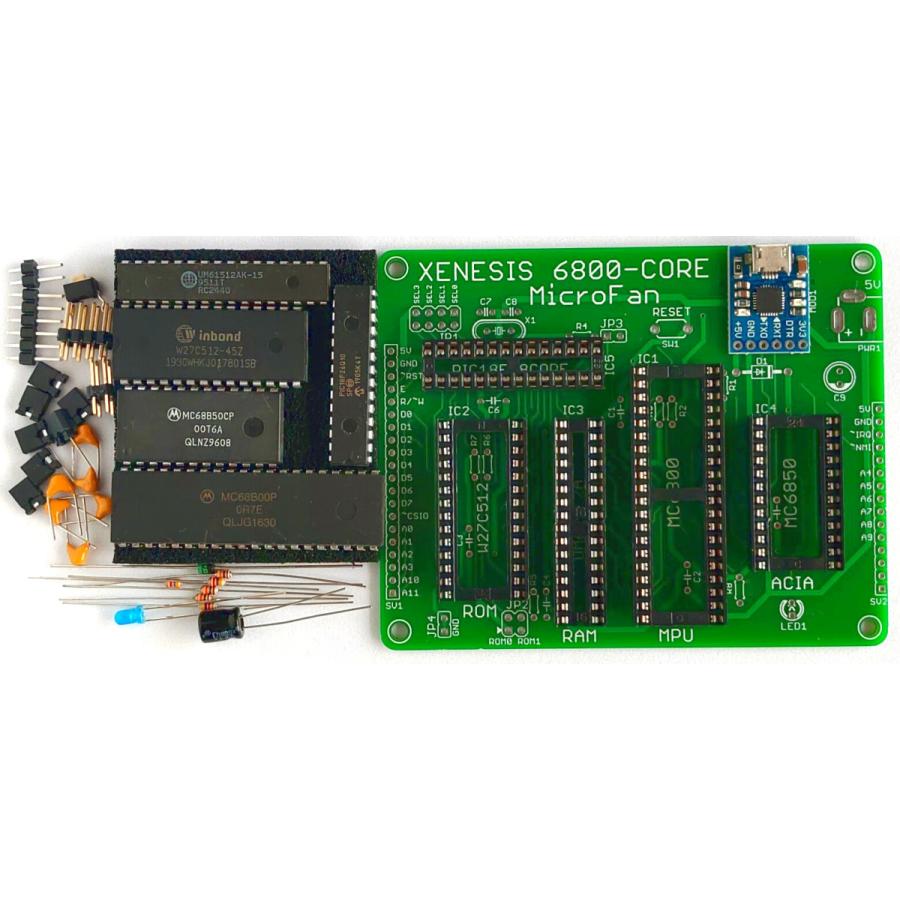

商品の組み立て済写真も掲示していますが、はんだ付けによる組み立てが必要なキットです。

ROMにはモニタプログラムが書き込まれており、組み立て後はPCなどから、プログラムをロードして実行することができます。

USBインターフェースが組み込まれており、PCとUSBで接続できます。USBコネクタはMicroUSBです。

キットは新品ですが、使用されている主要なIC(MPU,ACIA,ROM,RAM)は再利用品です。 これらのICは端子が多少歪んでいたりはんだメッキされていることがあります。 また、端子やパッケージに汚れがあったり、マーキングが薄れていたりすることがあります。 ボードを組み立て、ICをコネクタに装着すると端子の汚れなどは気にはならなくなります。 ICの使用感が気になる方はご購入をお控えください。

MC68B00バージョンの概要

• MPUはMC68B00(NMOS)

• ACIAはMC65B50(NMOS)


システムは2MHzで稼働

両バージョンの共通事項

• キットは新品ですが、使用されている主要なIC(MPU,ACIA,ROM,RAM)は再利用品です。

• クロック生成器やアドレスデコーダーなどはPIC18で構成しています。

• 本ボードはPCとの接続で用いるUSBから供給される5Vで稼働します。

• システムクロックは、2MHz/1MHzを切り替え可能です。

• USBシリアルのボーレートは、38,400/9,600を切り替え可能です。

• ROM(CMOS)の容量は64Kバイトです。

• RAM(CMOS)の容量は64Kバイトです。

• メモリマップは、48K-RAM,4K-I/O,12K-ROMと、56K-RAM,4K-I/O,4K-ROMを切り替え可能です。

• ROMにはモニタが書き込まれており、PCからプログラムのSフォーマットファイルをロードして実行可能です。

• ROMは書き換え可能なW27C512です。書き換えにはEEPROMプログラマが必要です。

• ROMは4個の16Kバイトの区域に分けられており、それぞれに異なるプログラムを
• 書き込み、ジャンパで切り替えて使用できます。

• 基板サイズ:100mmWx80mmH
