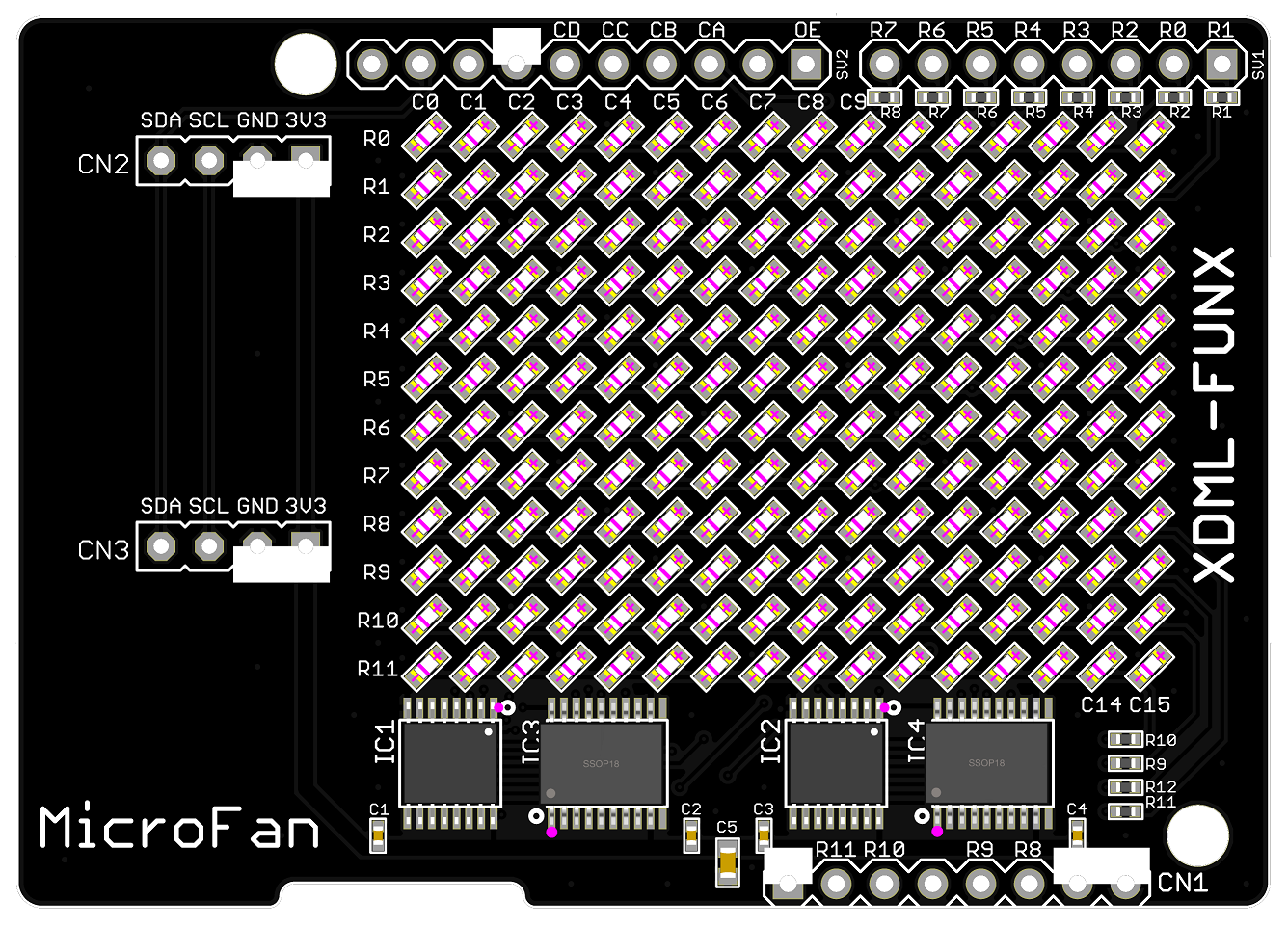

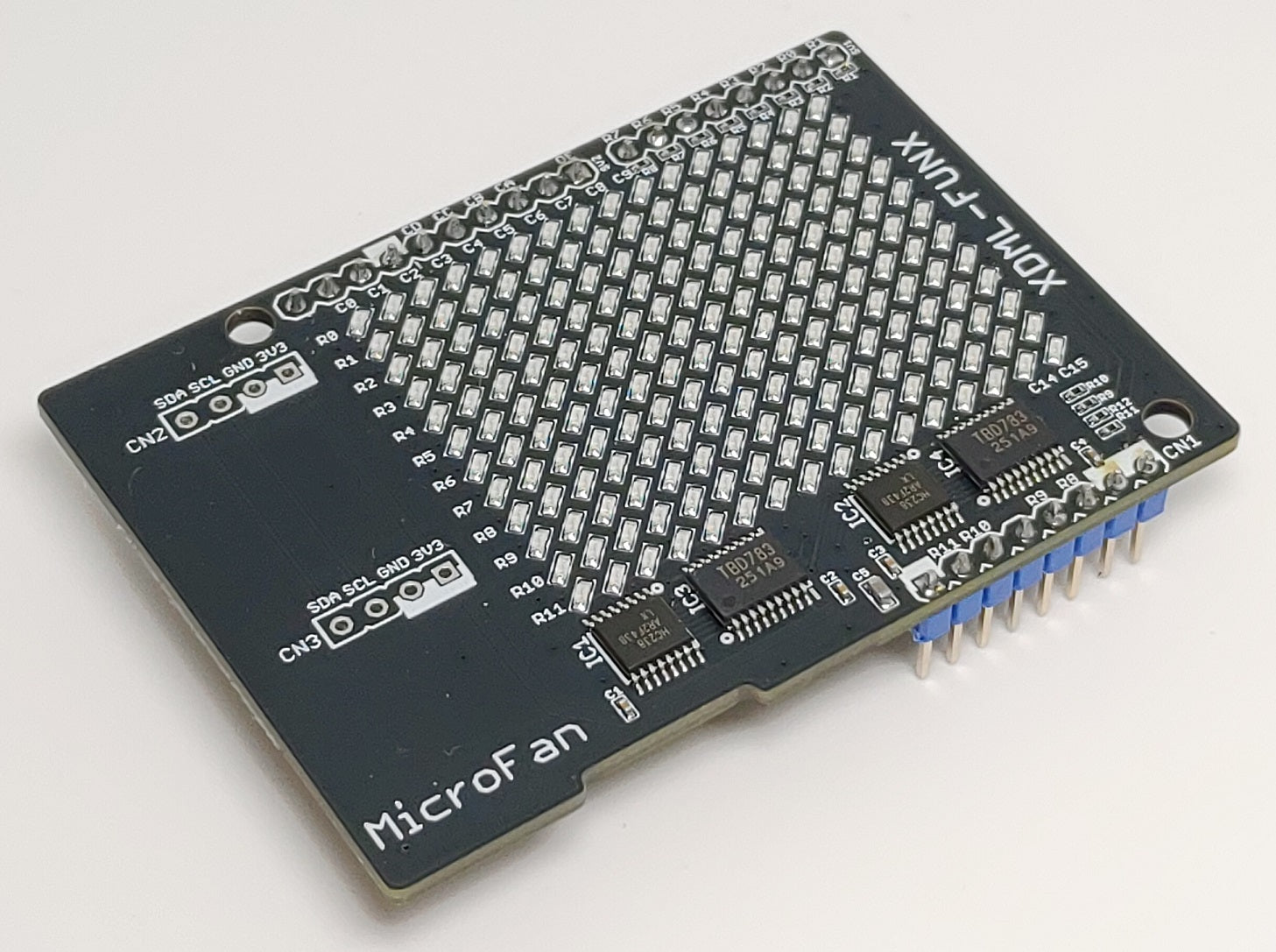

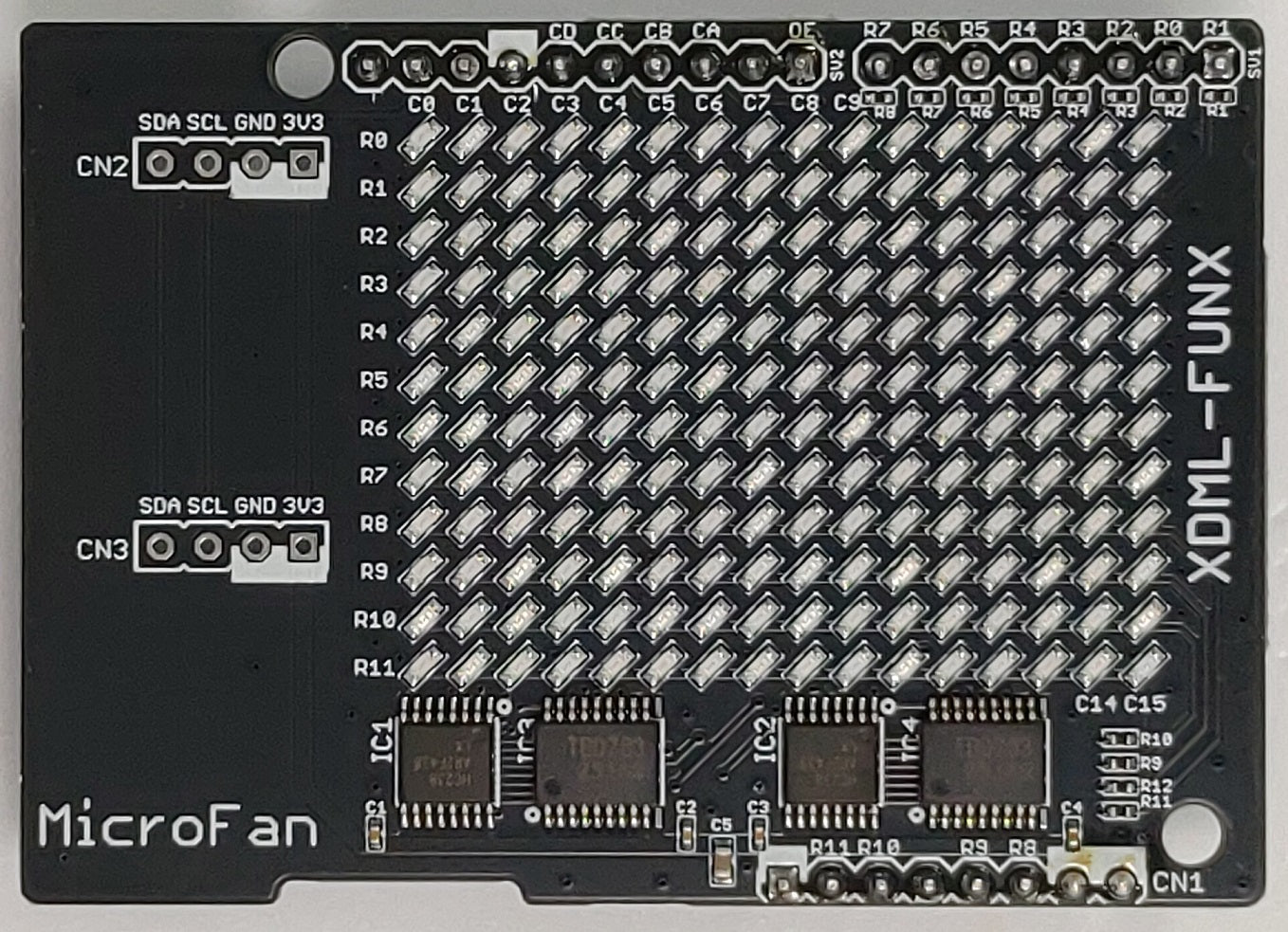

XDML-FUNX TRYGEAR用16x12ドット緑色LEDマトリックス

準備中

製品紹介：https://www.microfan.jp/2026/02/xdml-funx-r1/

ダイナミック点灯方式の16x12ドットの緑色LEDマトリックスです。目の残像を利用したダイナミック点灯方式やタイマーと割り込みを使用した処理方式を学ぶのに最適です。

「XDML-FUNX」は、TRYGEARシリーズが持つ豊富な入出力を最大限に活用できるように設計されています。

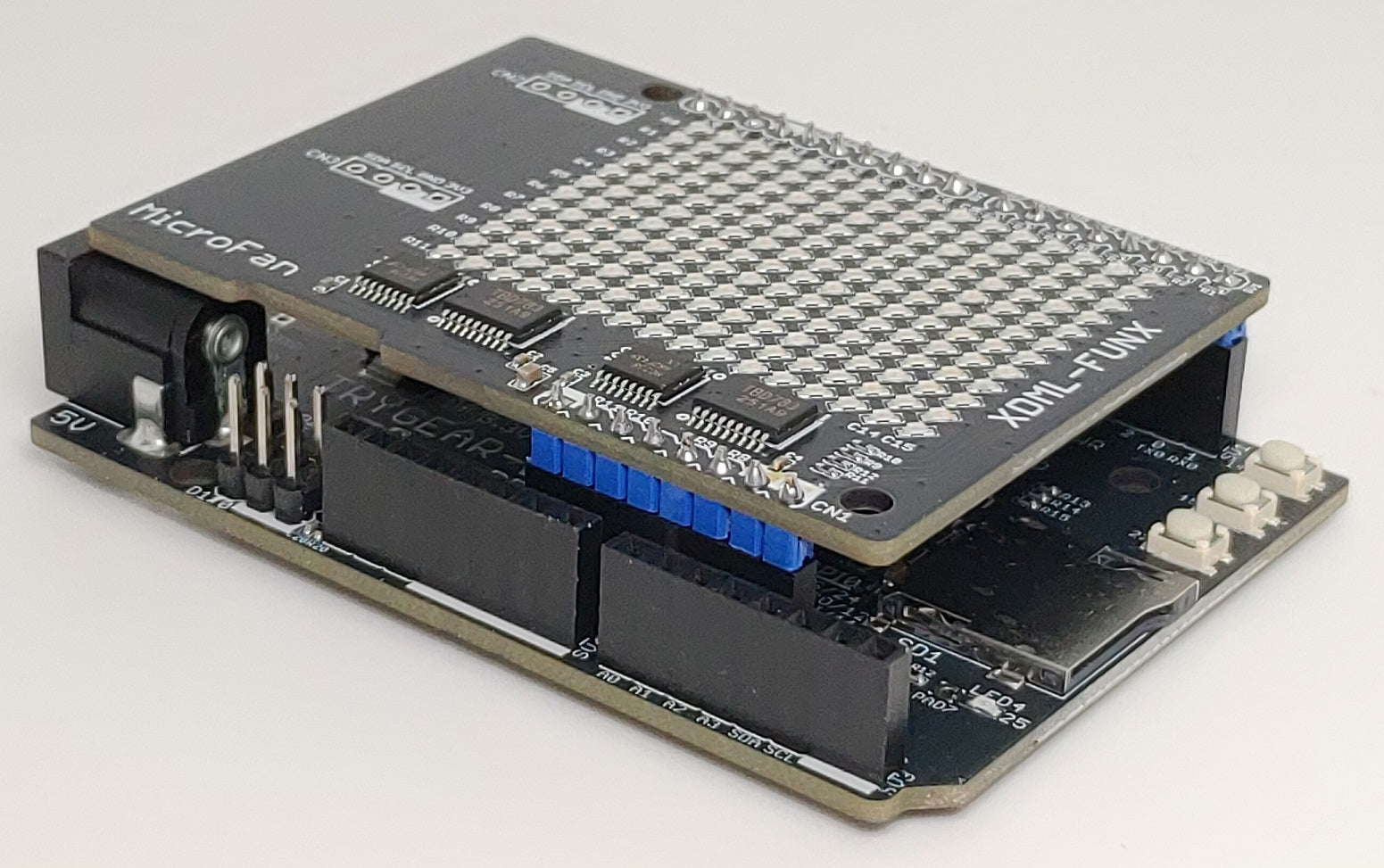

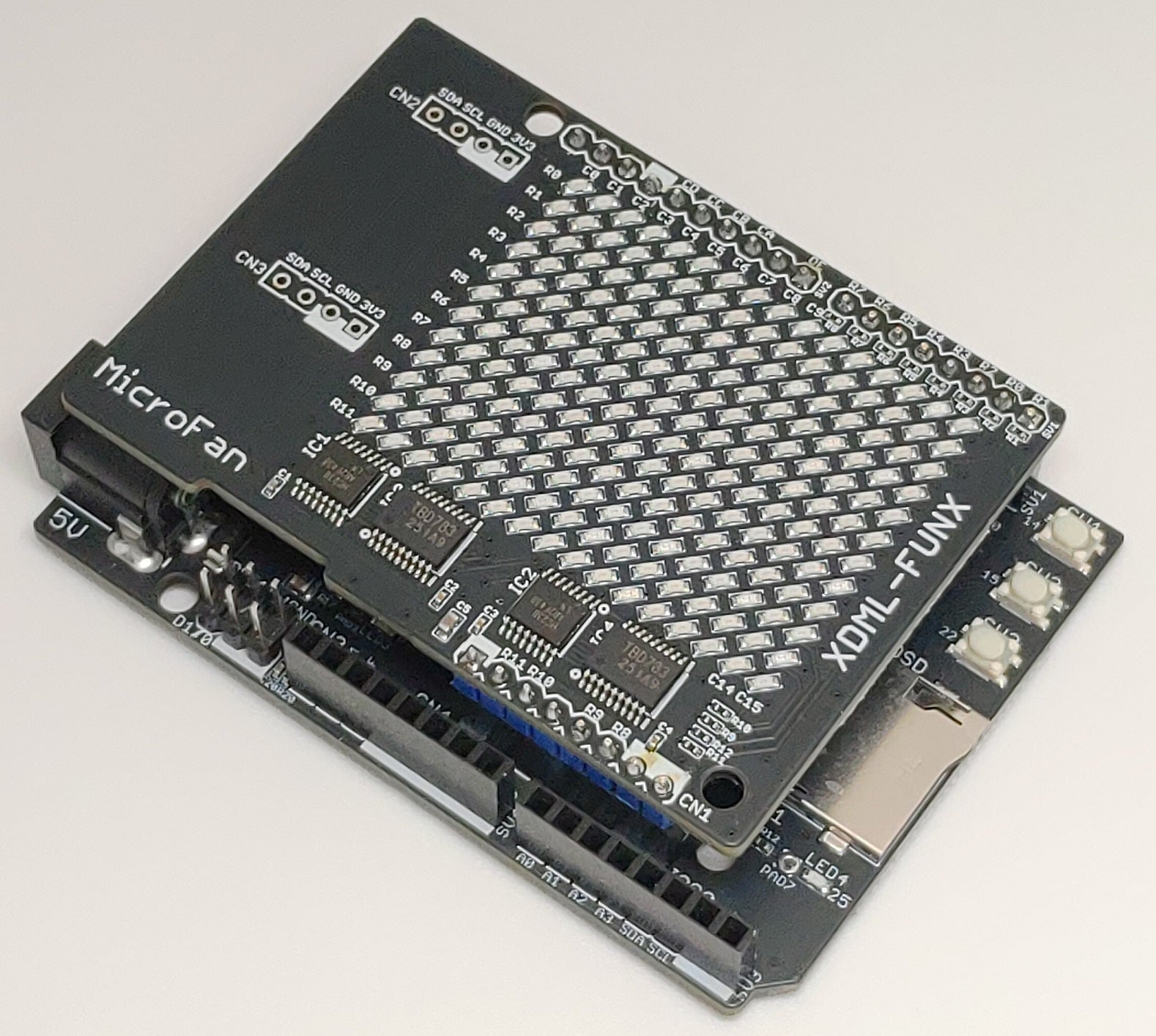

• オンボード機能をそのまま併用可能: TRYGEARマイコン基板上のスイッチ、LED、圧電ブザー、RCサーボコネクタ、MicroSDカードソケットなどを遮ることなくそのまま利用できます。これらの豊富な入出力と「XDML-FUNX」の表示機能を組み合わせることで、多様なアプリケーション製作に取り組めます。
• 外部回路やセンサの追加も容易: 「XDML-FUNX」を搭載した状態でも、マイコン基板の電源コネクタやアナログコネクタ（デジタル端子としても利用可能）、I2C端子が解放されています。様々な外部センサーや回路を拡張し、さらに活用分野を広げることが可能です。

■ 製品仕様

• 対応機種: TRYGEARマイコン基板専用（信号電圧3.3V / デジタルコネクタとTFTコネクタに接続）
• 表示部: 16×12ドット 高輝度緑色LEDマトリックス

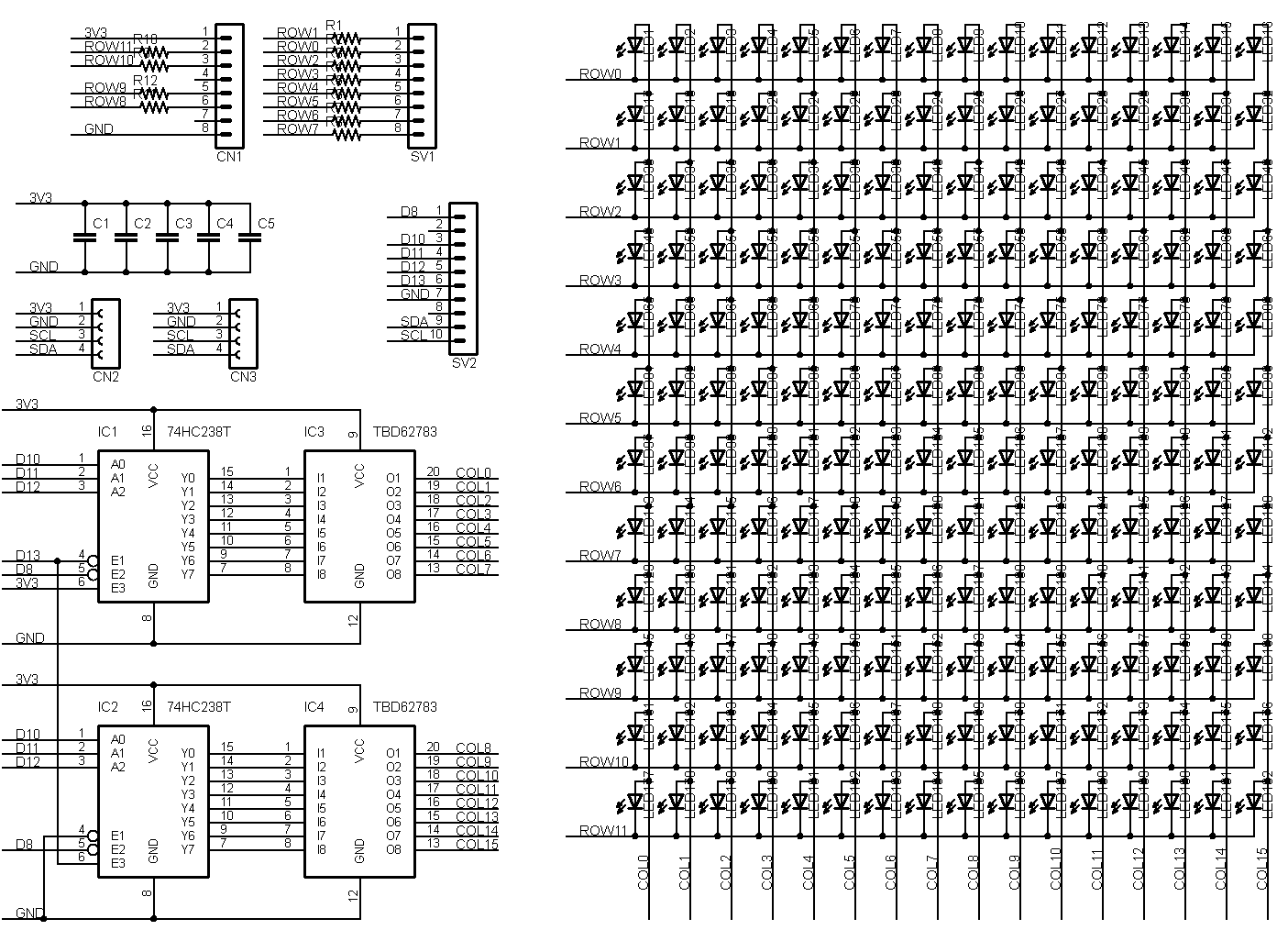

• 回路構成: LED駆動用DMOSアレイ（電流ドライバ）搭載
• 標準価格： 2,970円（税込）

※Arduino UNO R3との互換性を重視した「TRYGEAR-AVR（ATmega328P搭載）」では、MCUの端子数の制約により、表示が16×8ドットに制限され、利用可能なオンボード入出力は圧電ブザーのみとなります。
