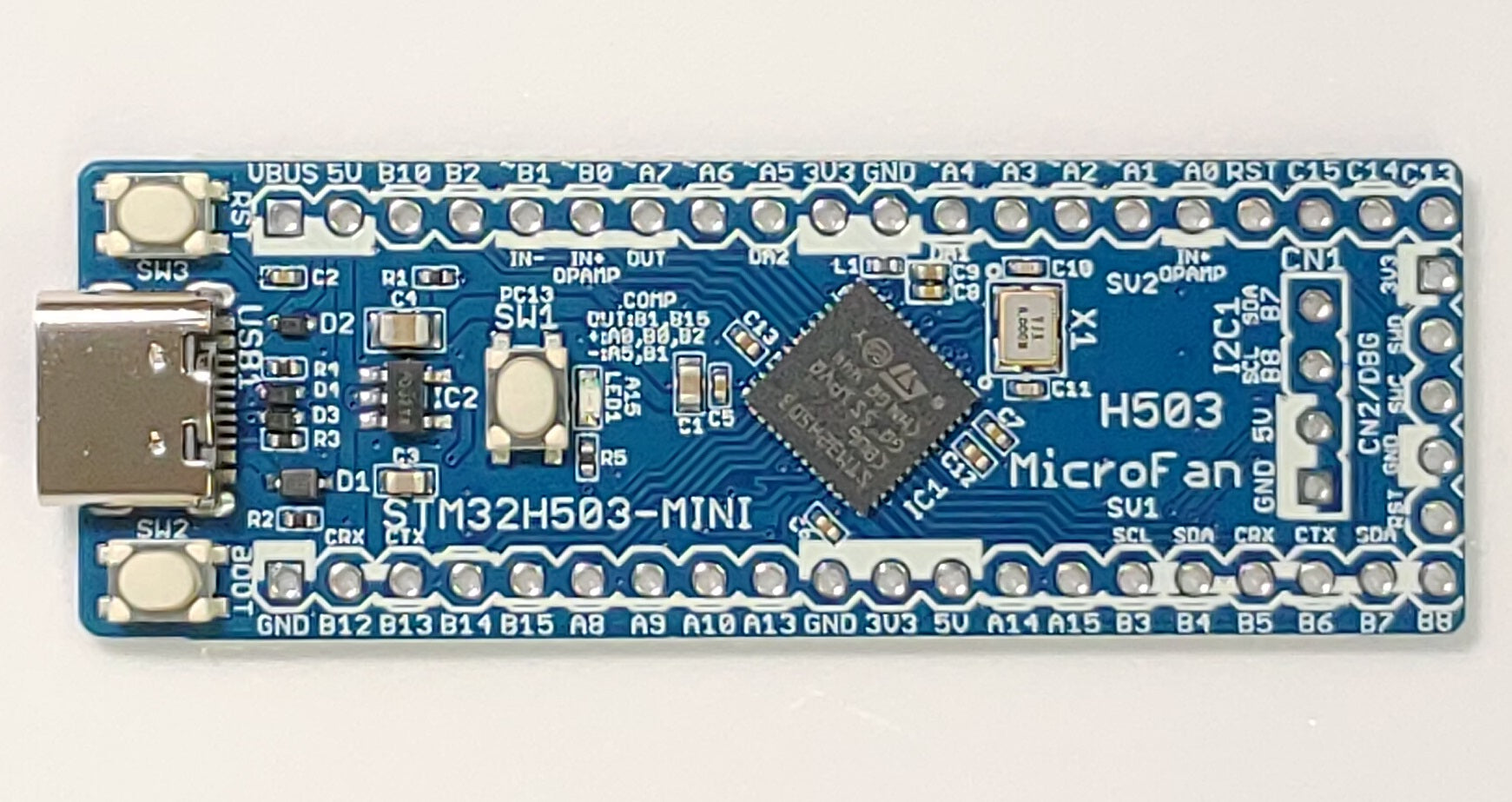

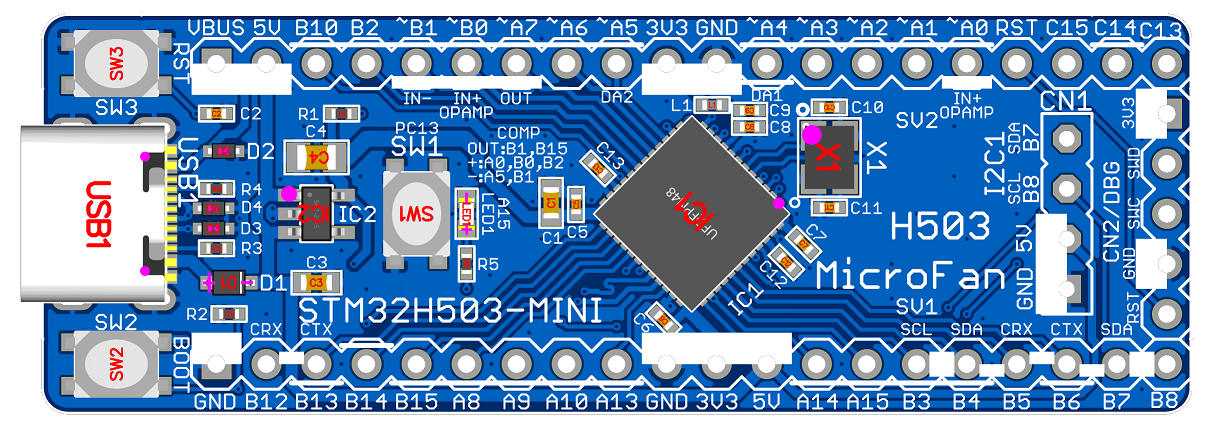

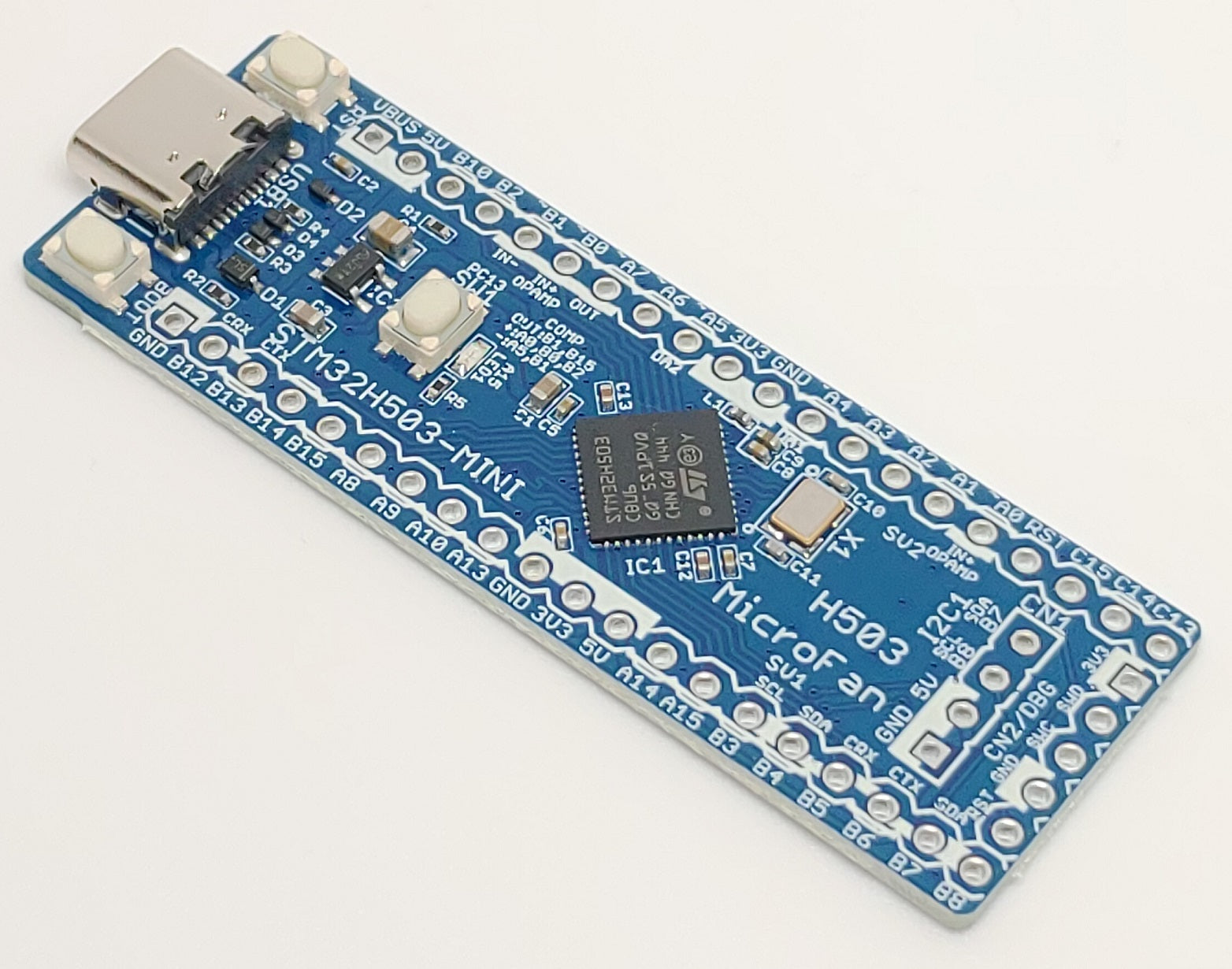

STM32H503-MINI ( STM32H503CBU6, ARM Cortex-M33, 250MHz, 128KFlash, 32KRAM) 開発ボード Type-C USBコネクタ

準備中

• 製品紹介： https://www.microfan.jp/2026/03/stm32h503-mini-r1/
• STM32H503CBU6 (ARM Cortex-M33, 250MHz, 128KFLASH, 32KRAM)をブレッドボードで利用できるようにした開発ボードです。
• STM32H503CBU6は、AD変換機能に加えDA変換機能、アナログコンパレータ、オペアンプ(PGA)を内蔵しています。

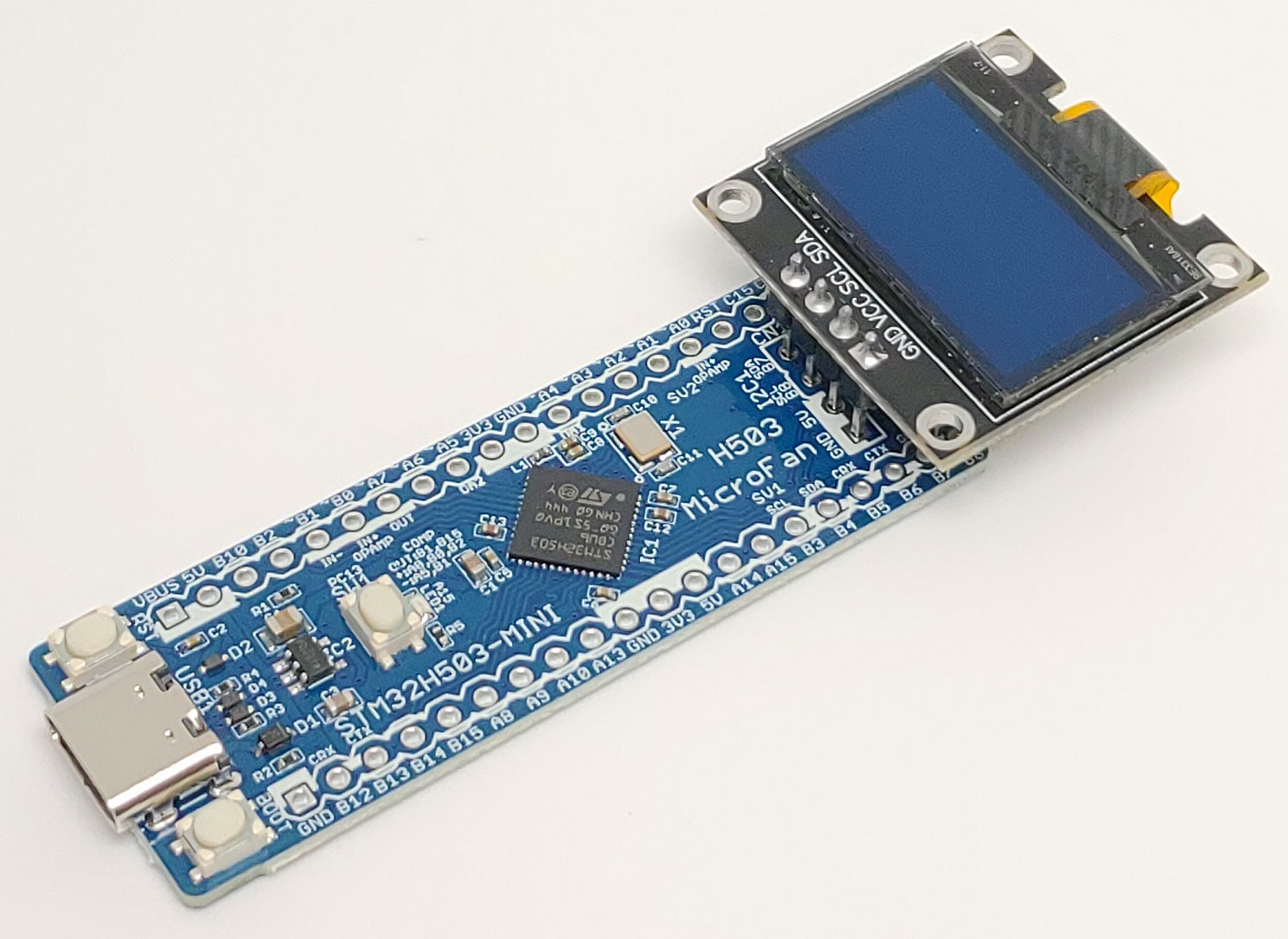

• OLEDディスプレイ(別売)を接続する端子を装備しており、グラフィックスや文字の表示を行うことができます。
• Arduinoでプログラミングを行うことができます。USBケーブルを通じてスケッチを書き込むことができます。

■ MCU・メモリ仕様

• コアアーキテクチャ: Arm® Cortex®-M33 (32-bit RISC)
• 動作周波数: 最大 250 MHz
• 演算性能: 375 DMIPS / DSP命令セット対応
• FPU (浮動小数点演算): ハードウェア単精度FPU内蔵
• キャッシュメモリ: 8 KB 命令キャッシュ (ART Accelerator™) 内蔵
• 内蔵FLASH (ROM): 128 KB (ECCエラー訂正機能付き、Dual-bank構成により実行中の書き換えが可能)
• 内蔵RAM: 32 KB (ECCエラー訂正機能付きSRAM) + 2 KB (低電力バックアップSRAM)

■ アナログ機能

• ADC (A/Dコンバータ): 1基 (12ビット分解能、最大 2.5 MSPS 高速サンプリング)
• DAC (D/Aコンバータ): 1基 (12ビット分解能、2チャネル出力対応)
• OPAMP (オペアンプ): 1基 (7 MHz 帯域幅、内蔵抵抗によるゲイン設定が可能)
• COMP (コンレータ): 1基 (超低消費電力仕様の高速比較器)
• 温度センサー: 内蔵デジタル温度センサー (製造時に校正済み)
