RGBMATRIX-FUNX (9x9ドットマトリックス WS2812B x(81+1))

製品説明：https://www.microfan.jp/2026/06/rgbmatrix-funx-r1/

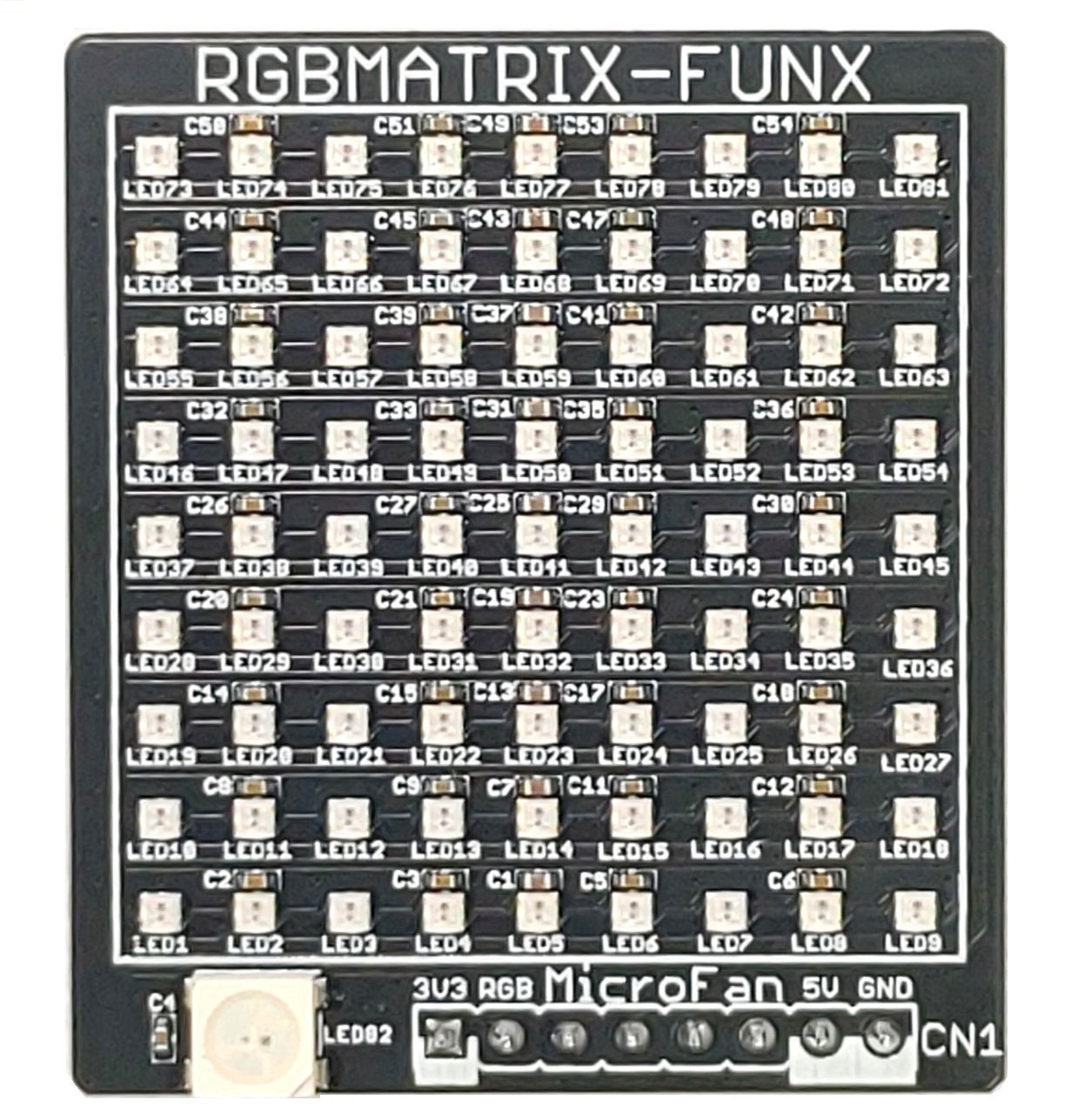

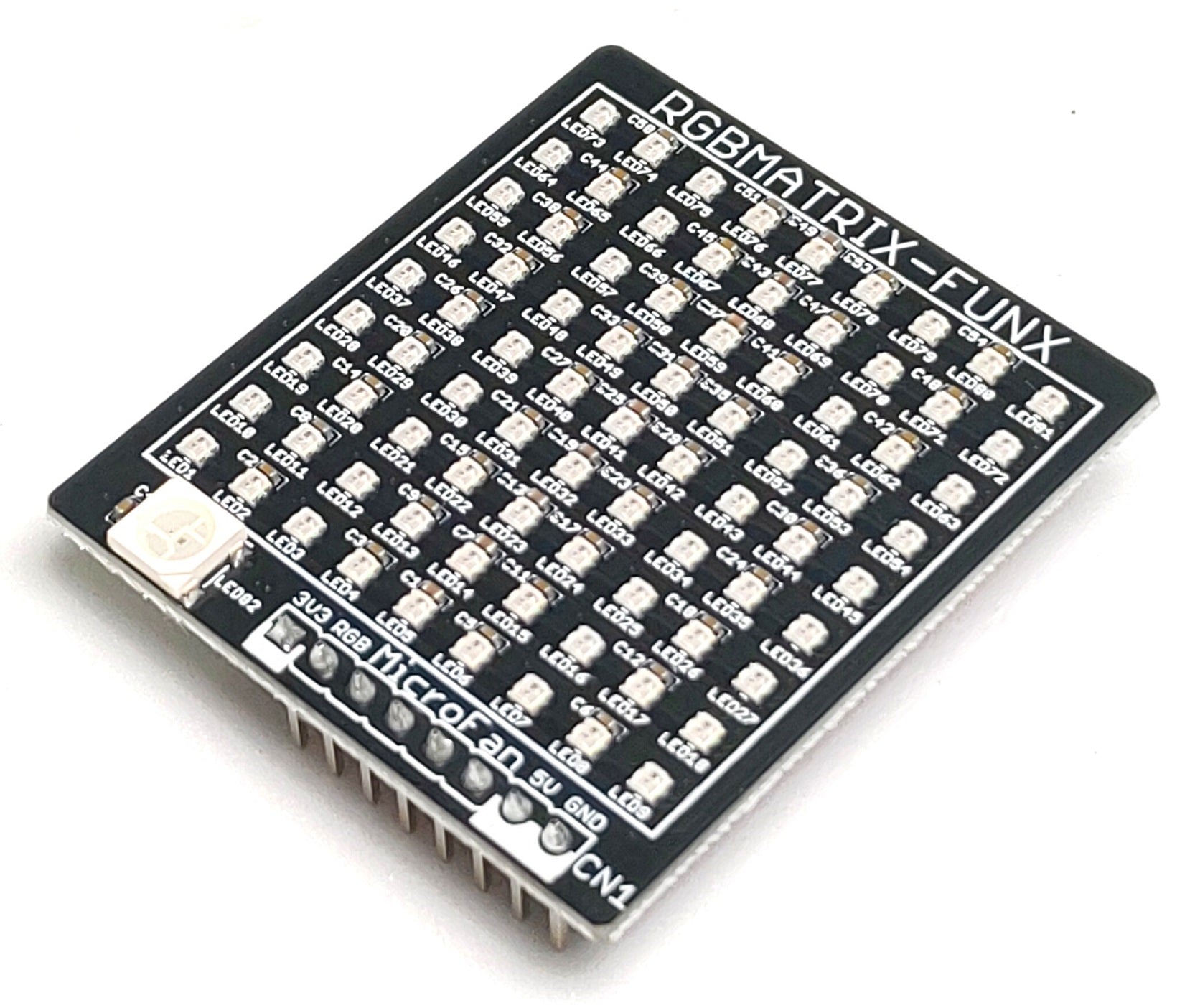

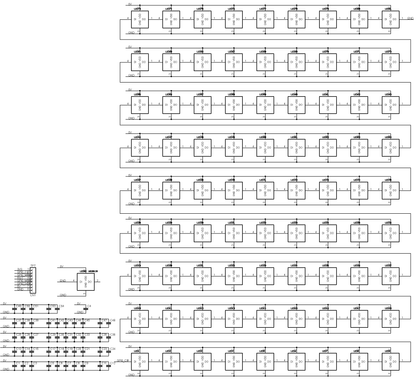

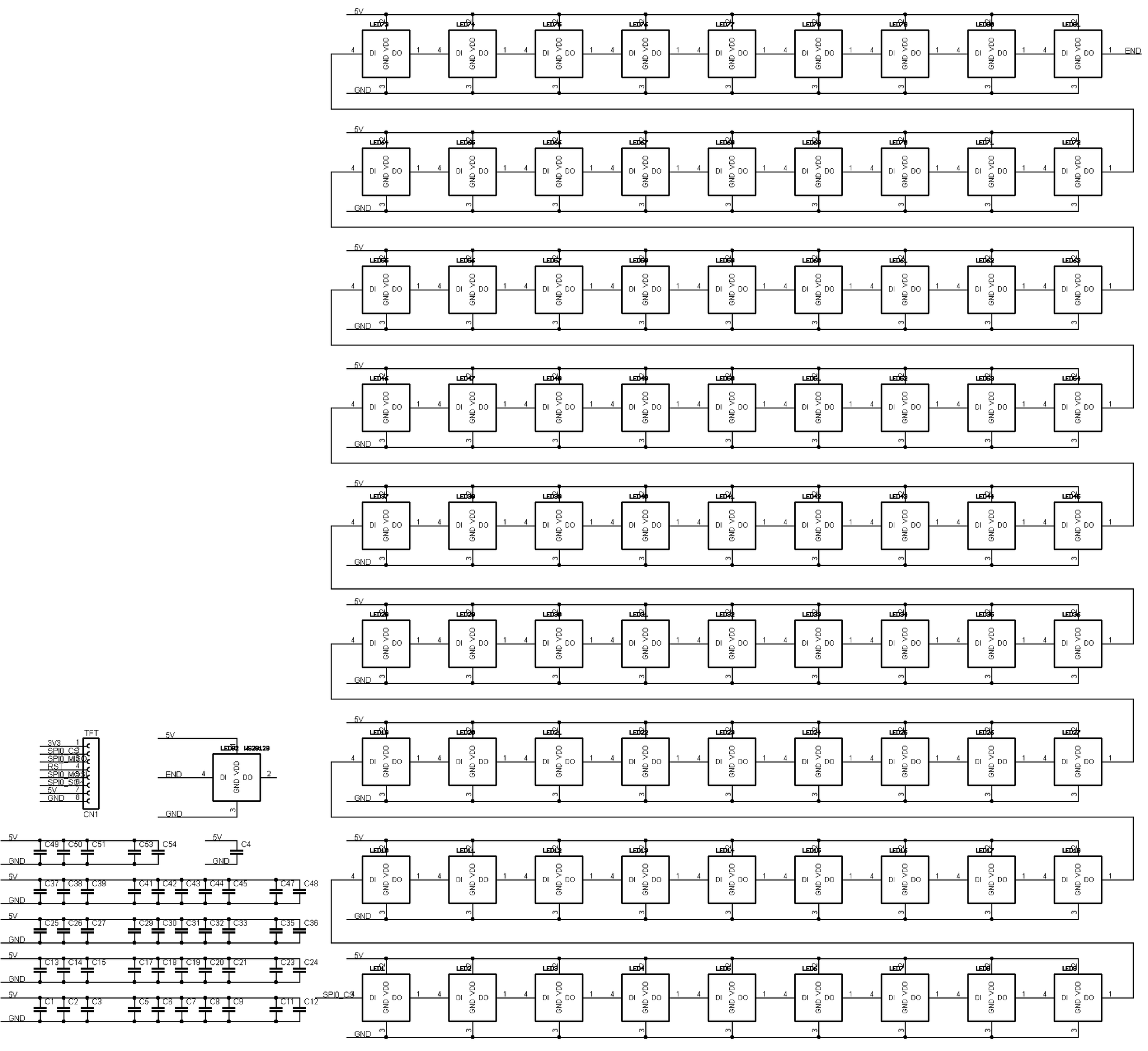

WS2812Bを81+1個搭載した9x9ドットマトリックスカラーLED基板です。1本の制御信号で81+1個のカラーLEDを制御できます。

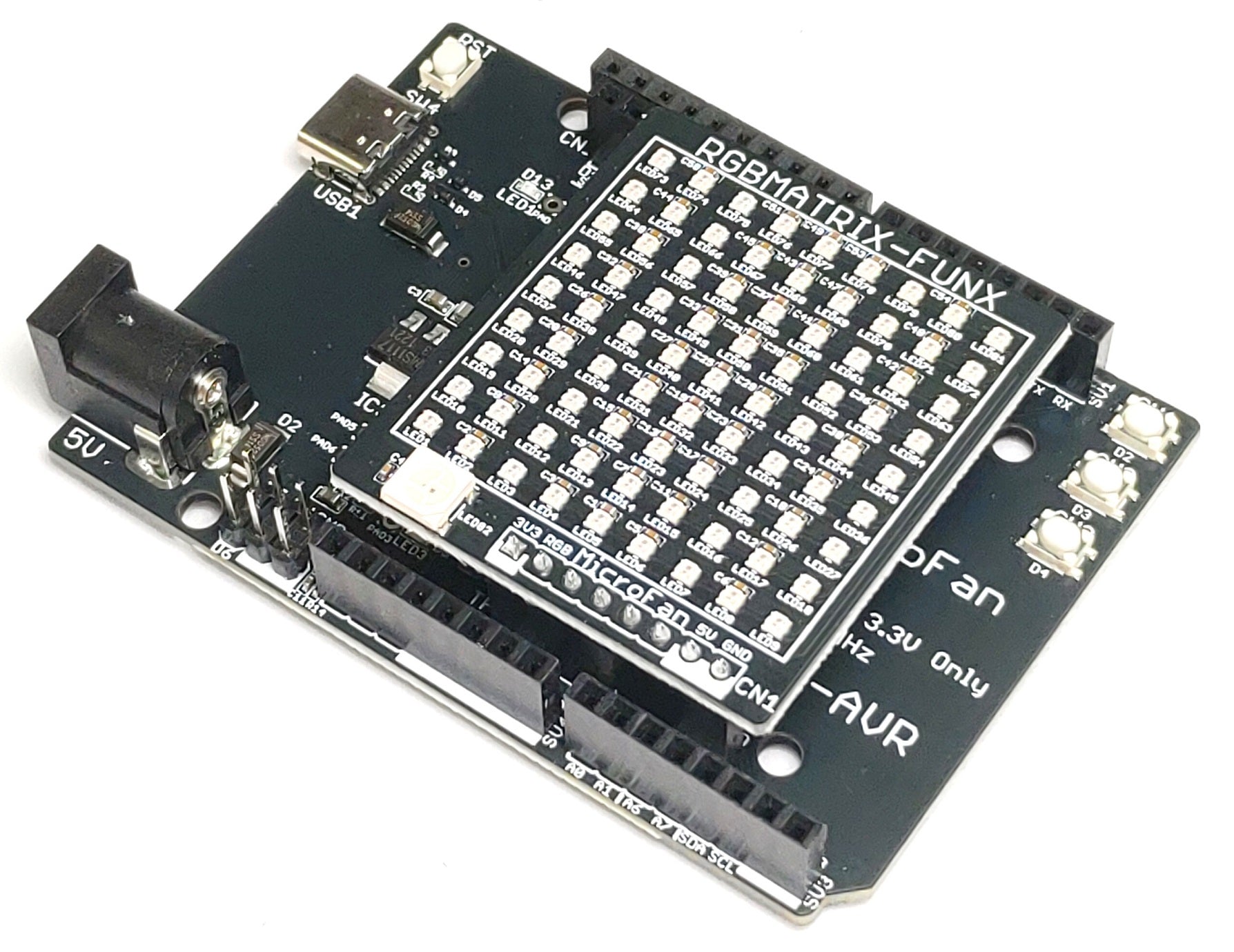

TRYGEARシリーズではTFTディスプレイ端子に接続して利用することができます。

高密度で実装できる小さなカラーLEDを81個で9x9のドットマトリックスを構成し、パッケージ内の3色のLEDやICを目視できる標準的なサイズのカラーLEDを1個搭載しています。

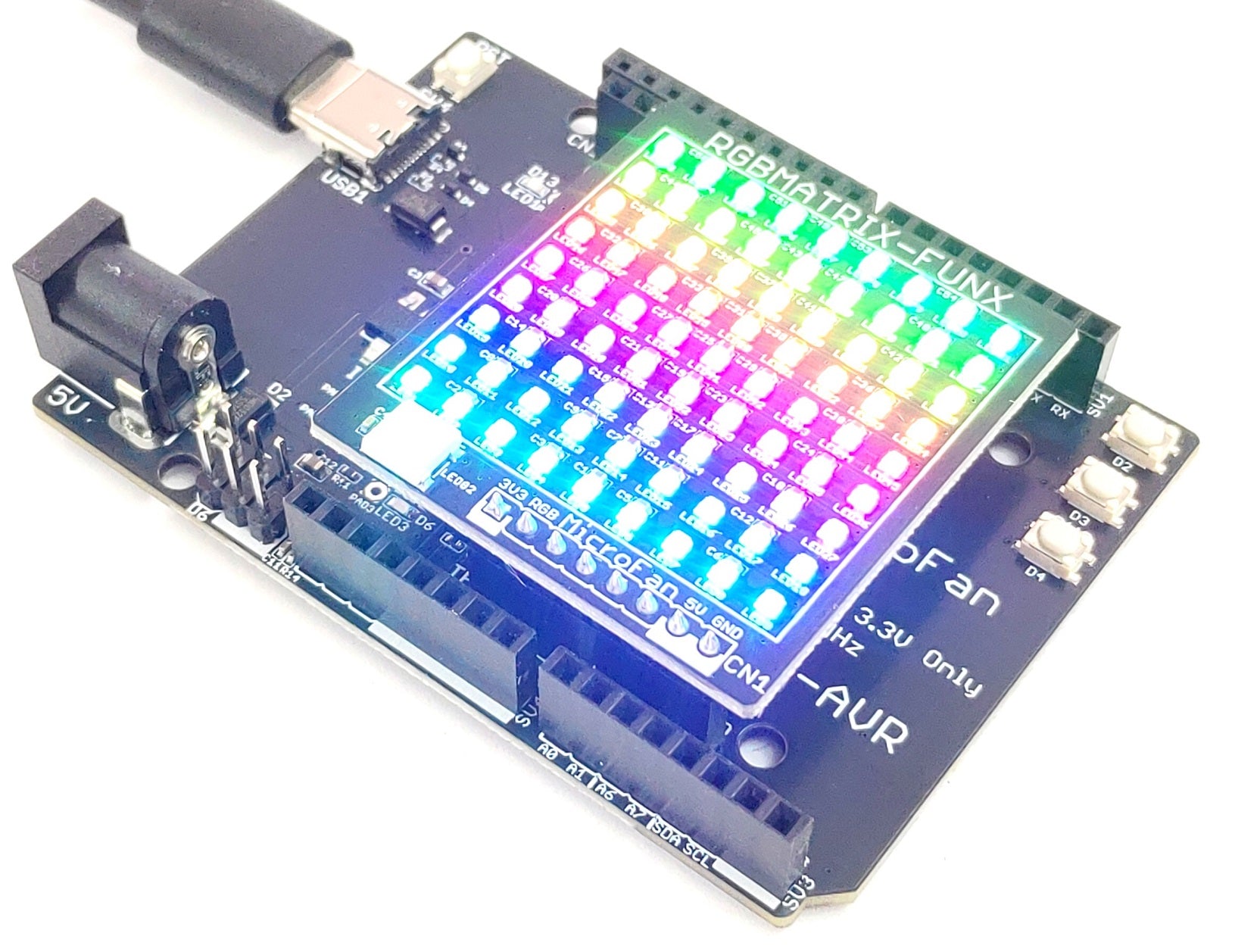

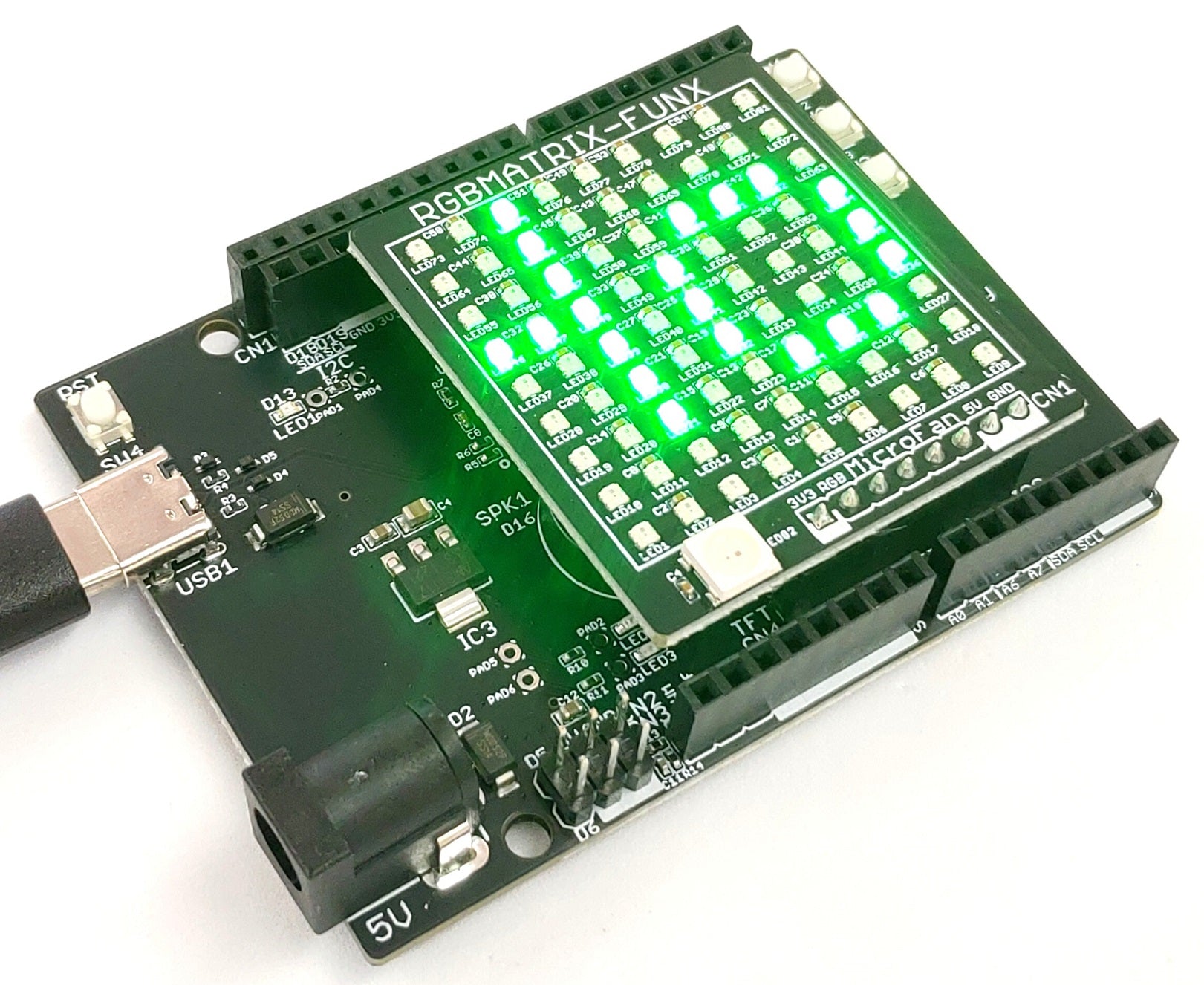

文字や簡単な図形をフルカラー表示できます。

• 5x5などの小さなマトリックスではなく9x9のフルカラーなので、様々な図形表現が出来ます。
• 例えば7x5ドットのASCIIフォントだと、9x9のマトリックスでは、横方向に1.5文字の表示が可能で文字列の連結性が認識しやすくなるため、文字列を横スクロールして表示する方法では、文字列の視認性が向上します。
• 美咲フォントなどを使用した仮名や漢字の簡略表示ができます。また、文字のドット表現などの演習に利用することができます。

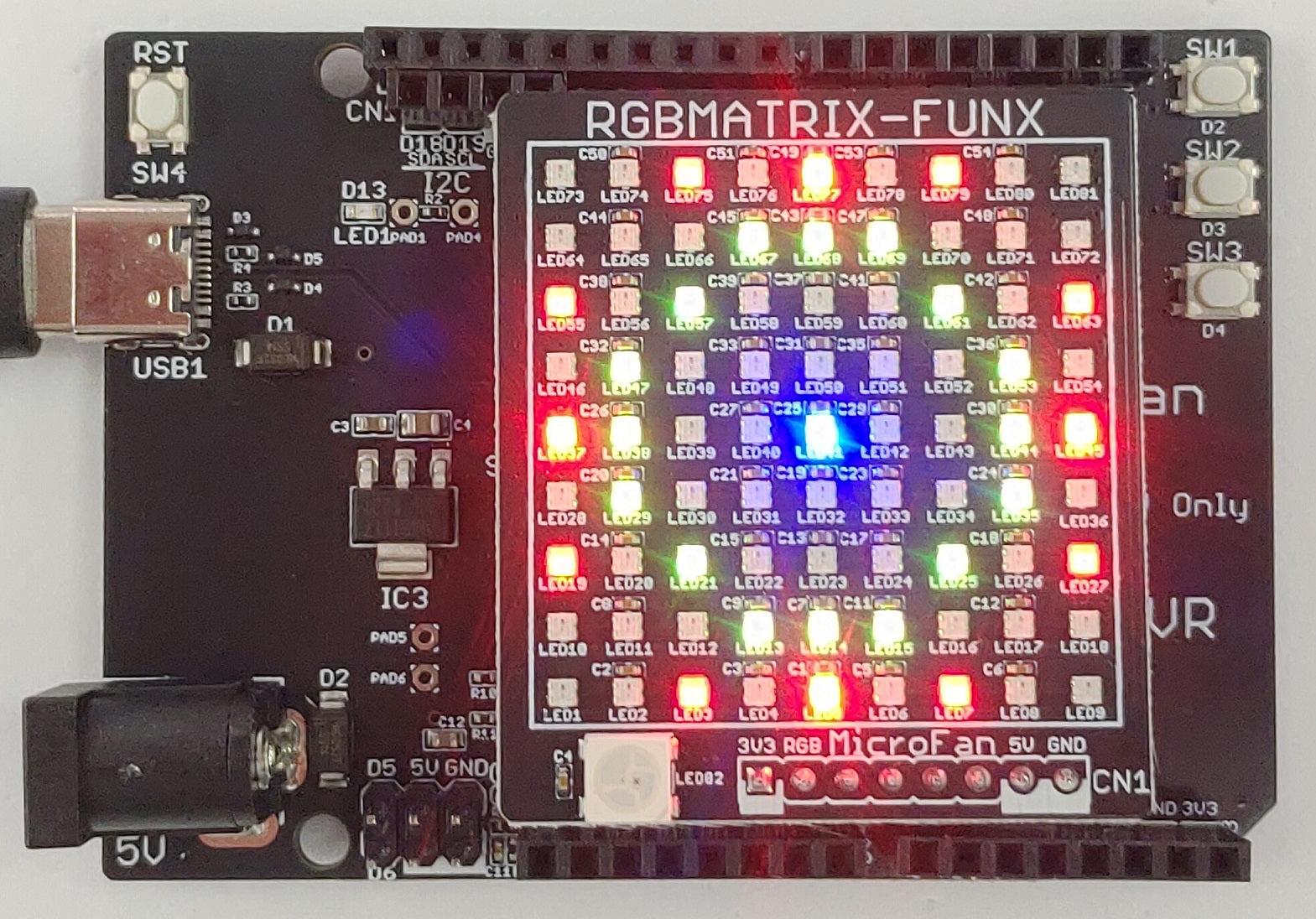

• 8x8などの偶数ドットではなく、9x9の奇数ドットなので、中心点のドットがあり光らせることができます。これにより、アナログ時計や各種の360度表示が必要な表現を美しく実現できます。
