P3 [[RBG]] LEDマトリックスパネル64X64ピクセル 192mmx192mm 室内用

ご購入時には、HUB75の色の信号線が標準的な配置ではないことに十分にご注意ください。ただし、コントローラーのプログラムの初期化部分で、信号線の割り当て変更にご対応いただければ、通常のLEDパネルと同様にご利用いただけます。

• このLEDパネルの色信号線は、RGB->RBGに置き換わっています。このため、通常の使用法では、青と緑が入れ替わって表示されます。
• 弊社のLEDパネルコントローラをご使用の場合には、プログラムの初期化時に行う信号線のマッピングの際に、色信号のピンの指定をRGB->RBGに変更することで、通常のLEDパネルと同様にご使用いただけます。

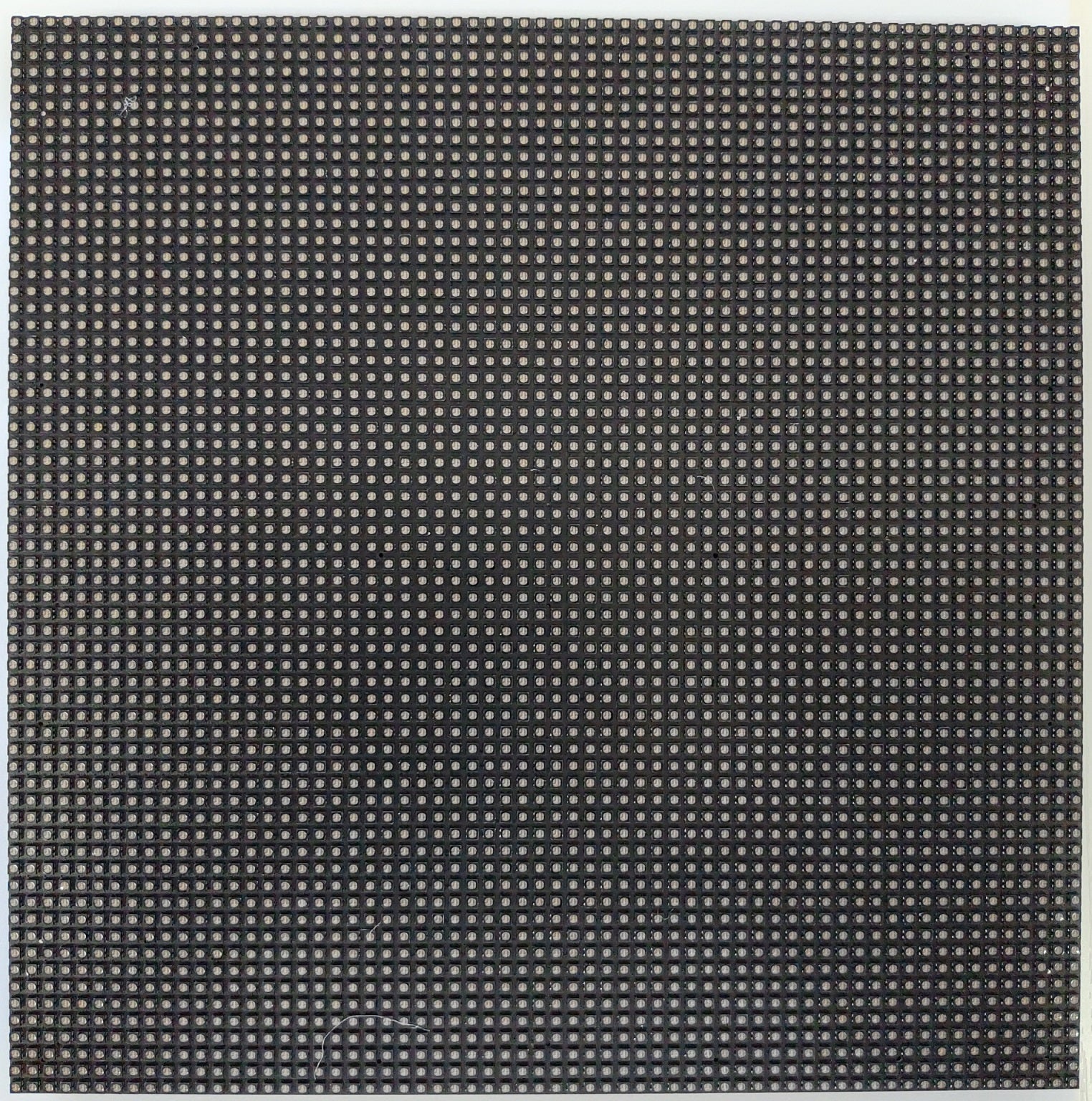

64X64個のRGB-LEDを3mmピッチで敷き詰めたカラーLEDパネルです。

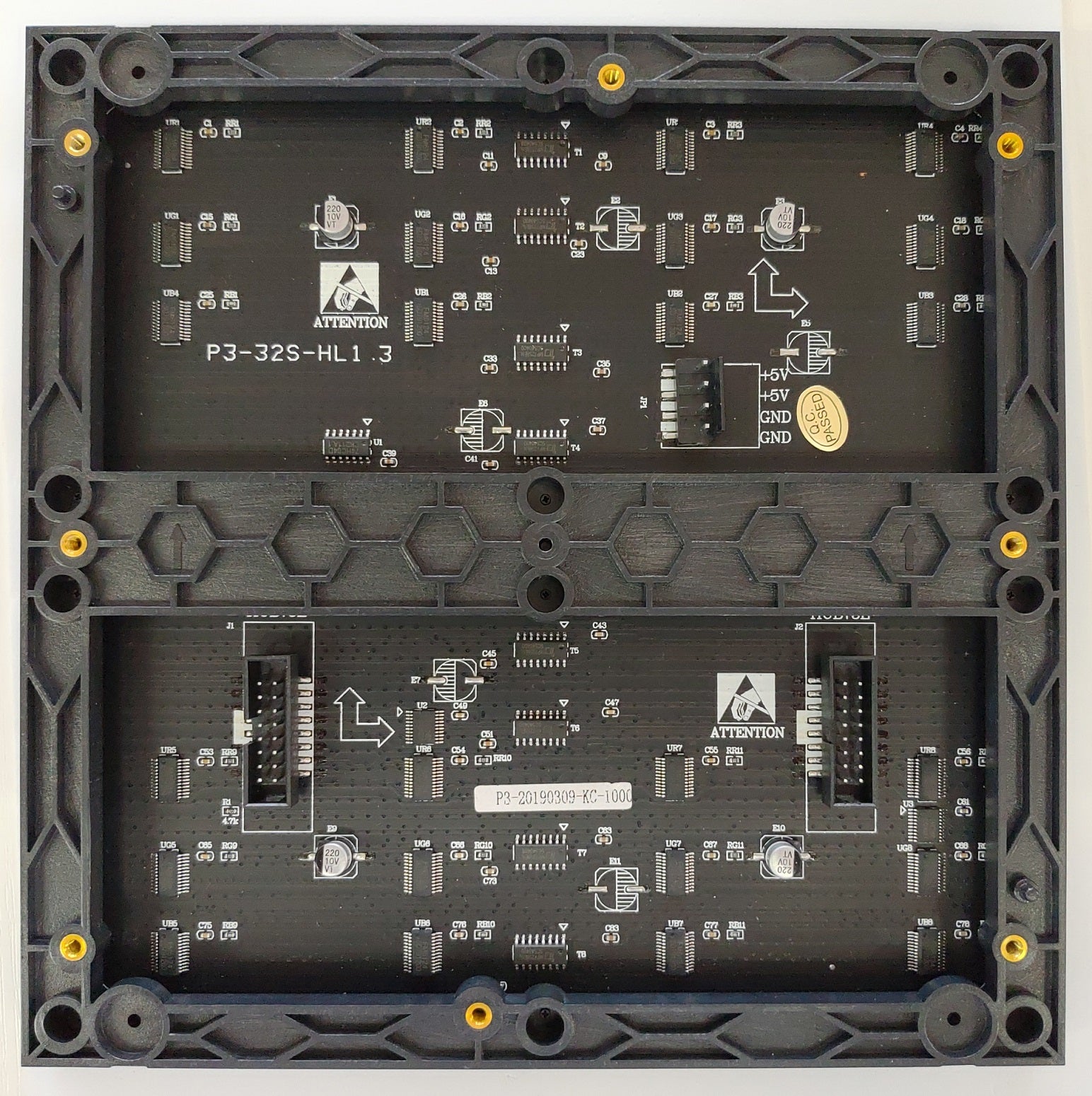

• 駆動用の信号線はHUB75規格、スキャンは1/32、LEDドライバーはFM6124です。
• 添付資料はありません。ロットにより商品の外見が異なることがあります。HUB75で制御するLEDパネルに関する十分な知識のある方のみご用命ください。
• LEDパネルコントローラには、ESP32-LEDPRO-R2, ESP32-LEDMINI, ESP32-LEDART, RP2040-LEDART, PICO-LEDARTをご活用ください。
• LEDパネルは出荷時に市販のLEDコントローラで適切に点灯することを確認しています。電子工作利用における表示不良・破損・焼損での返品には応じませんのでご理解ください。なお、点灯しないピクセルがある場合などの交換に関してはお問い合わせください。

付属品

• HUB75信号線接続用フラットケーブル・コネクタ
• 電源ケーブル・コネクタ

ご注意

• フラットケーブルや電源ケーブルの長さ、電源ケーブルの４ピンコネクタの接続数はロットにより異なりますのでご承知おきください。
• 電源ケーブルは、2枚のパネルに電源を供給できるものと1枚のパネルに供給できるものがあります。どちらが添付されるかはご指定いただけません。
• もし、添付される電源ケーブルが2枚に供給できるものの場合には、添付される本数は以下のようになります。
• お買い上げのパネル数が2N個の場合にはN本の、2N+1個の場合にはN+1本の電源ケーブルが添付されます。なおNは自然数とします。
• 例えば、1,2枚のお買い上げの場合には1本、3,4枚のお買い上げの場合には2本、5,6枚のお買い上げの場合には3本となります。
• WEBの記事ではRGB LEDパネルを3.3V駆動のMCUの信号線を直接接続して制御している記事が多数見受けられますが、RGB LEDパネルの駆動電圧は5Vなので、安定した動作をさせるためにはMCUの出力信号の電圧を5Vに変換して接続することをお勧めします。 3.3Vの信号線を接続しても、うまく動かなかったり、表示にノイズが乗ることがあります。
